Генератор энергии теплоэлектроцентрали CHP электрического генератора природного газа 1200KW Baudouin
Описание
Генераторы газа
Выбраны газовые двигатели Weichai 16M33D1280NG и альтернаторы alte ECO46 mecc. В одной сени, интегрирован один генератор газа 1.2MW, одной горизонтальной системы охлаждения и одной системы управления. Сень доказательство песка и catkin. Дизайн управлением зоны температуры включает генератор нормально эксплуатировался на диапазон температур -30℃ к 50℃.
Полная емкость электростанции 12MW и все генераторы совмещены. Любые генераторы могут быть резервным набором который включает срочный перенос любого другого генератора. Переключатель изолята установлен для каждого из генератора который изолирует любой генератор газа в случае необходимости.
Модель генератора: EW-1200NGB-1/4A.
Дизайн генератора газа 1.2MW
Сень
30 ног длинной сени исключительно конструированы для генератора 1.2MW. Поверхность покрыта полиуретаном который сияющий и носк-сопротивляться. В сени, шкаф контроля, кабина генератора, система воздуховода/выхода фильтруя. На верхней части сени, горизонтальная система охлаждения. Поставка газа установила на один конец и силовой кабель соединен от другого конца. Этот план делает расположение трубы и кабеля газа места легкое и удобное.

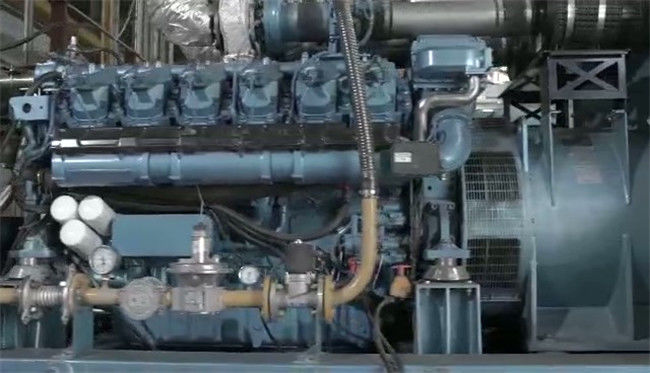

Газовый двигатель

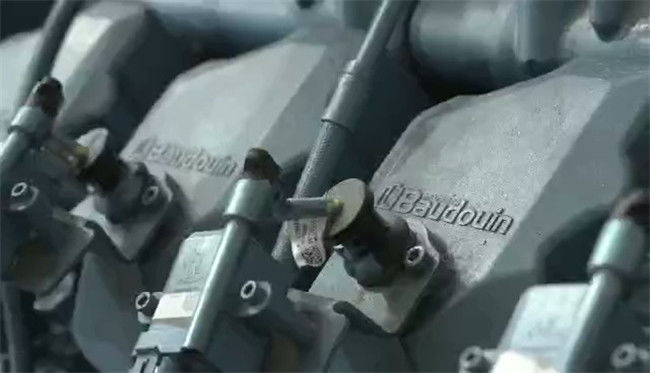

Газовый двигатель Baudouin 16M33D1289NG выбран. Газовый двигатель глубоко развит в системах управления топлива для того чтобы улучшить свои электрические условия труда adaptivity эффективности, надежности и топлива для некоторых. Развитие также дать рассмотрение для динамических отзывчивости, экономии топлива, надежности и безопасности.

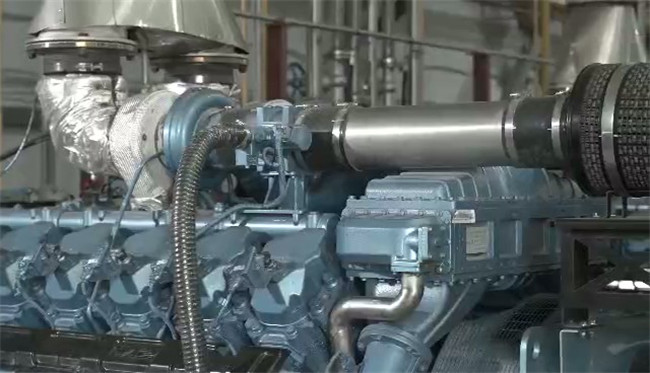

Доказанный газовый двигатель проконтролирован импортированной системой управления постный-ожога конц-петли газа которая включает самую последнюю систему управления Woodward, систему зажигания Hoerbiger умную, турбонагнетатель ABB высокий эффективный, зажигание одиночного цилиндра в-зависимое compactive, систему электрической скорости регулируя, систему управления конц-петли топлива, система и собственная личность самоприспосабливания окружающей среды диагностируют и система защиты. Все эти системы обеспечат точный и надежный контроль газового двигателя и обеспечат свои экономическое, динамический и экологические показатели. Системы также оптимизированы нашей компанией для того чтобы достигнуть высоких надежности и эффективности.
Система охлаждения
Оборудованы система охлаждения высокой температуры горизонтальные, высоко эффективные, вентиляторы низкой мощности электрические, интер-охладитель и управление конц-цикла емкости водяного охлаждения куртки для того чтобы включить генератор будучи использованными в различной температуре окружающей среды.
Параметры системы охлаждения таблицы 3-1:1.2MW
| | Радиатор куртки | радиатор Интер-охладителя |
| Конструированная температура окружающей среды | 50℃ | 45℃ |
| Конструированная охлаждая сила | 960kW | 130kW |
| охлаждая дублирование 1200kW | 115% | 122% |
| дублирование 1100kWCooling | 128% | 139% |
| дублирование 1000kWCooling | 143% | 155% |
| Зона радиатора | ≥670㎡ | ≥505㎡ |
| Материалы | Медные трубы/медные ребра | Медные трубы/медные ребра |
| Прикладная температура окружающей среды | -30℃~50℃ | -30℃~45℃ |
Альтернатор
Генератор переменного тока Mecc Alte ECO46 безщеточный одновременный с усилить двигая компоненты выбран для того чтобы улучшить сопротивление альтернаторов для того чтобы нагрузить удар и взаимодействие и обеспечить свою долгосрочную надежную и стабилизированную деятельность.
Система управления набора генератора
Система управления генератора система управления генератора DEIF умная которая осуществляет автоматическое начало, скорость вверх, переключая дальше, распределение параллельных, нагрузки, разъединение тормоза, охлаждать и остановка. Дистанционное управление и система мониторинга также доступны.
Параметры генератора газа технические
Параметры таблицы 3-2 технические для генератора газа 1.2MW/400V
| S.N | Деталь | Параметры |
| 1 | Набор генератора | Генератор газа 1.2MW с сенью |
| 1,1 | Модель генератора | EW-1200NGB-1/4A |
| 1,2 | Расклассифицированная сила | 1200kW |
| 1,3 | Расклассифицированное течение | 2165A |
| 1,4 | Расклассифицированное напряжение тока | 230/400V |
| 1,5 | Расклассифицированная частота | 50Hz |
| 1,6 | Режим запуска | Начало DC24V электрическое |
| 1,7 | Регулировка скорости | Электрическая регулировка |
| 1,8 | Управление топлива | Постный-ожог, управление Конц-петли |
| 1,9 | Зажигание | Зажигание высокой энергии электрического цилиндра контроля одиночного В-зависимое |
| 1,10 | Управление набора генератора | Запуск/стоп Одн-кнопки |
| 1,11 | Потребление смазки | ≤0.2g/kWh |
| 1,12 | Электрическая эффективность | ≥40.1% (нагрузка 80%~100%) |
| 1,13 | Размеры | 9000×3000×2900mm (высота после установки 4500mm) |
| 1,14 | Чистый вес | 14900kg |
| 2 | Двигатель |
| 2,1 | Бренд | Weichai/Baudouin |
| 2,2 | Модель | 16M33D1280NG |
| 2,3 | Смещение | 52.3L |
| 2,4 | Забор воздуха | Turbocharge, который принудили Интер-охладитель, структура 4-клапана |
| 2,5 | Расклассифицированный rpm | 1500r/min |
| 2,6 | Охлаждать | Интер-охладитель Вод-воздуха, который принудили водяное охлаждение |
| 2,7 | Смазка | Принудили смазка выплеска |
| 2,8 | Тепловая эффективность двигателя | 42% |
| 3 | Альтернатор |
| 3,1 | Бренд | Alte Mecc |
| 3,2 | Модель | ECO46 1S4A |
| 3,3 | Фактор силы | 0,8 (запаздывание) |
| 3,4 | Генерация эффективности | 95,3% |
| 3,5 | Емкость альтернатора | 1500kVA |
| 3,6 | Участок | трехфазный провод 4 |
| 3,7 | Ранг изоляции | H |
| 3,8 | Ранг защиты | IP23 |
| 4 | Система управления набора генератора |
| 4,1 | Бренд | Deif |
| 4,2 | Модель | AGC200 |
| 4,3 | Функции | запуск Одн-кнопки/стоп, отображение данных, запись, защита и контроль etc. |
| 4,4 | Displayer | Rpm/распределение нагрузки etc реактивной силы активной силы частоты напряжения тока часов давления смазки/температуры воды бежать настоящее |
| 4,5 | Функции защиты | Тревожный и режим автоматического управления для температуры прилива, низкого давления смазки, над скоростью, перегрузками по току, напряжением тока AC/DC низкий уровень/максимум, короткое замыкание etc |
| 5 | Сень | Пылезащитная сень с вентиляцией положительного давления |
1. Данные основаны на значении жары при или над природный газ 35.88MJ/Nm3 которые соответствуют стандартам ISO8528/1, ISO3046/1 и BS5514/1.
2. Технические данные приобрели под стандартными условиями: атмосфера барометрическая: 100kPa, температура окружающей среды: 25°C, относительная влажность: 30%.
3. Под стандартными условиями данные соответствуют ISO 3046/1evaluation DIN стандартному. Расклассифицированный допуск потребления природного газа не позднее ±5%.
4. Фактор силы 0,8 и выше.
5. Перегар Nox соперничает ≤500ppm; |
- Функции генератора газа
- Модель запуска
Генераторы газа начаты батареей DC 24V. Никаким другим дизельным генератору или питание сети.
Ручной зарождающийся стоп и автоматическая аварийная остановка отказа в случаях утечки природного газа, перегрузки по току etc.
- Управление генератора газа
управление Одн-кнопки, регулировку коэффициента воздушно-топлива автоматическую, управление фактора силы автоматическое, автоматический рост нагрузки и уменшение можно осуществить на генераторе.
Система управления генератора: Шкаф контроля имеет одно displayer. В шкафе, регуляторы, реле, взрыватели, метры, регулируя кнопки, индикаторы и зарождающуюся кнопку стоп для того чтобы контролировать и контролировать процесс генератора работая.
- Предохранение от генератора в случае отказа
Система управления имеет функции защиты и ядровые/светлые alarmings для нагрузки излишека, над течением, коротким замыканием, обратной силой, underfrequency, overfrequency, недонапряжением, перенапряжением, над скоростью etc.
Для небольших отказов как высокая температура охлажденной воды, низкое давление смазки, над нагрузкой, запуск терпеть неудачу, там будет светло и позволен ядровый тревожный и автоматический или ручной стоп.
Для строгого отказа как высокая температура двигателя, низкого давления смазки, над скоростью etc, оно остановит автоматически и тревожить будет отправлен вне.
Гарантийный период будет 12 месяца от даты EXW или 3000 часов деятельности, какое бы ни приходит сперва. Изготовитель обеспечит инженеров покупателя руководства и поезда потребителя генератора газа. Все повреждения причиненные misoperation или неправильной деятельностью будут ответственностью покупателя.
